一、概述

交叉滚子直线导轨是一种高精度、高刚度的线性传动系统，广泛应用于各种自动化设备、机器人、机床等领域。它通过交叉滚子的旋转来传递运动和力，具有高速度、高加速度、高精度、低摩擦等优点。本文将详细介绍交叉滚子直线导轨的运动原理。

二、工作原理

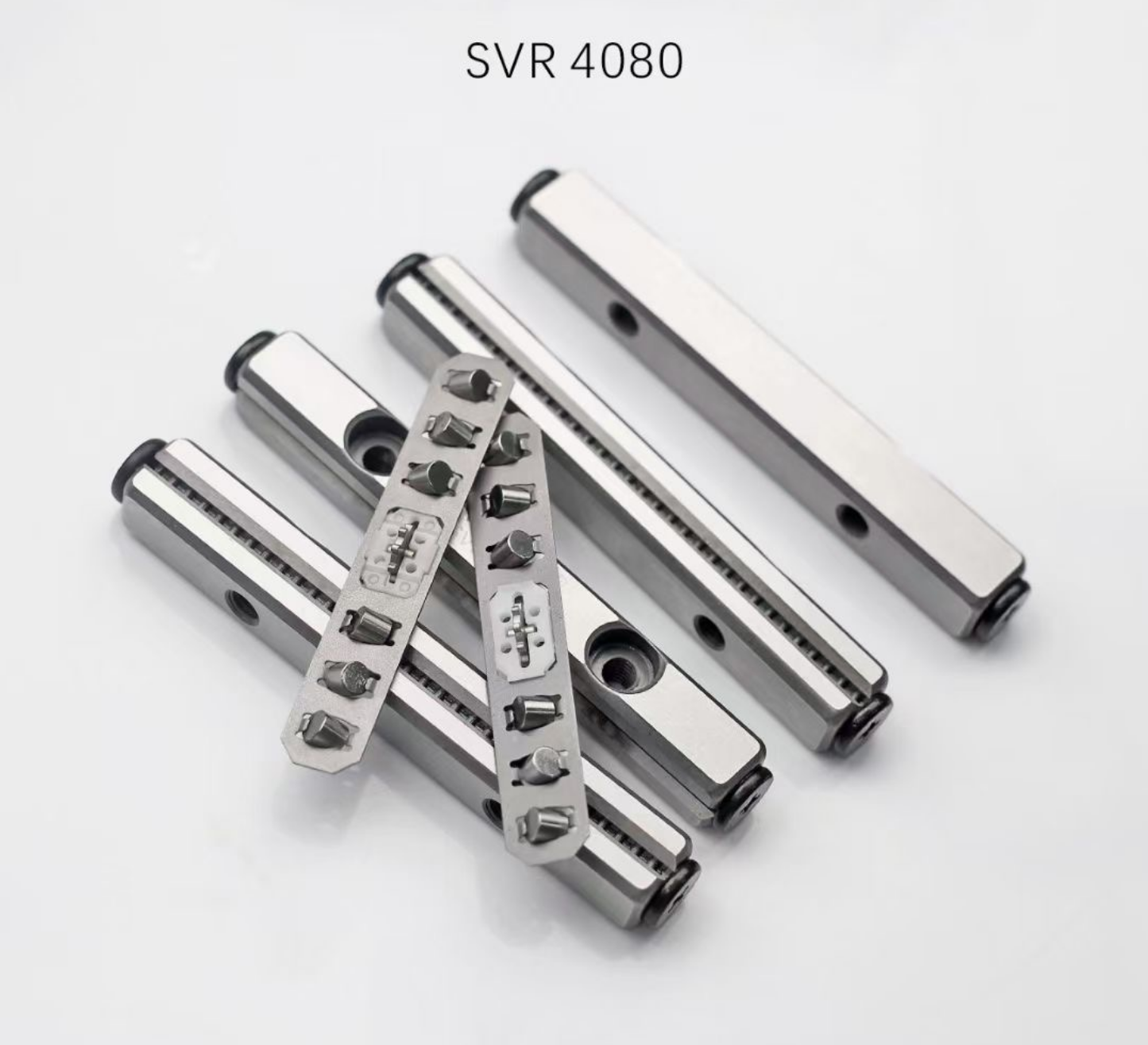

交叉滚子直线导轨由导轨和保持架组成，其中导轨作为固定件，保持架作为移动件。保持架通过交叉滚子与导轨的配合实现直线运动。在保持架内部，装有若干个圆柱形的滚子，这些滚子呈90度交错排列，因此被称为交叉滚子。当保持架在导轨上移动时，滚子与导轨的接触面产生滚动摩擦，从而减小了摩擦阻力，提高了运动效率。

三、运动分析

1. 滚子旋转运动

当保持架在导轨上移动时，滚子在接触点处产生旋转运动。这种旋转运动可以有效地降低保持架与导轨之间的接触应力，从而提高导轨的使用寿命。

2. 滚子自转运动

除了与导轨的接触点处的旋转运动外，滚子还会绕着自己的轴线进行自转运动。这种自转运动可以进一步减小摩擦阻力，提高导轨的运动效率。

3. 保持架直线运动

由于滚子的旋转和自转运动，保持架在导轨上实现直线运动。这种直线运动具有高精度和高刚度的特点，能够满足各种高要求的应用场景。

四、特点分析

1. 高精度

交叉滚子直线导轨的滚子与导轨之间的接触面积小，且接触点处的曲率半径较小，因此能够实现高精度的定位和导向。此外，由于滚子的自转运动，保持架与导轨之间的摩擦阻力较小，从而减小了因摩擦而产生的误差。

2. 高刚度

交叉滚子直线导轨的滚子与导轨之间的接触应力较小，因此能够承受较大的外部载荷。同时，由于滚子的自转运动，保持架与导轨之间的接触应力分布更加均匀，从而提高了导轨的整体刚度。

3. 长寿命

由于滚子的自转运动和较小接触应力，交叉滚子直线导轨的使用寿命较长。此外，由于其结构简单、维护方便等特点，进一步提高了其使用寿命。

4. 高速、高加速度

交叉滚子直线导轨具有较高的运动速度和加速度，适用于高速、高加速度的自动化设备和高精度机床等领域。其高刚度和较小摩擦阻力等特点能够保证设备在高速运动时仍保持高精度和高稳定性。
