华旭智造NV系列交叉滚子导轨技术解析

产品概述

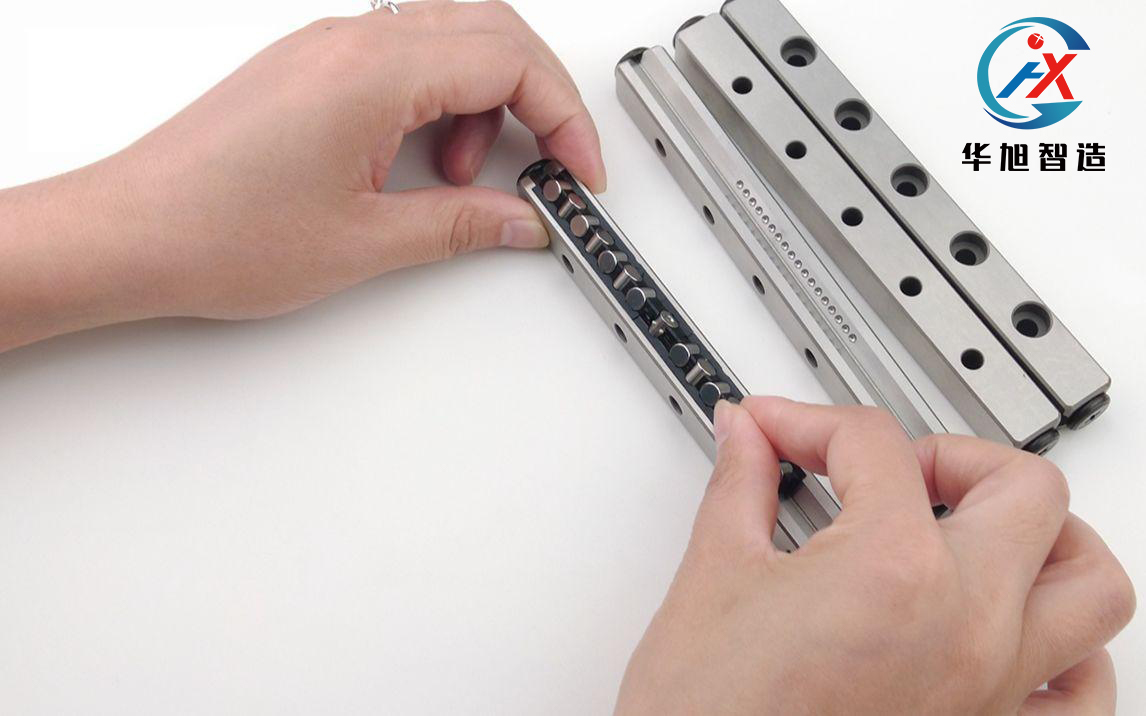

华旭智造NV系列交叉滚子导轨采用高精度交叉滚柱结构设计，通过V型沟槽轨道与滚柱的精密配合，实现设备的高精度直线运动。该系列导轨专为需要高刚性、高精度和高速运动的工业应用场景而研发。内置的小齿轮结构有效的提高防滑能力。

核心技术特点

1. 独特的滚柱布置结构

采用交叉滚柱排列方式，滚柱以90°交错排列在V型轨道中

相邻滚柱轴线呈正交布置，有效承受各个方向的载荷

滚柱与轨道面的接触角优化至45°，确保力矩负载的均匀分布

2. 精密运动性能

运动精度达到P1级标准，直线度误差≤3μm/300mm

摩擦系数低至0.001-0.003，实现平滑的微米级运动

启动摩擦力波动范围控制在±10%以内，确保低速稳定性

3. 增强的刚性特性

采用有限元分析优化的轨道截面形状

刚性系数比传统导轨提高40-60%

静态额定载荷：C0=15-200kN（根据不同规格）

动态额定载荷：C=8-120kN（根据不同规格）

技术创新点

1. 专利保持器设计

采用工程聚合物保持器，有效防止滚柱间的直接接触

保持器设计确保滚柱等间距分布，避免滑动摩擦

工作温度范围：-30℃至+120℃

2. 先进的密封系统

三层迷宫式密封结构，防护等级达到IP67

特殊开发的刮油唇设计，有效防止润滑剂泄漏

防尘性能符合ISO 14644-1 Class 4无尘室要求

3. 材料与热处理工艺

轨道材料：采用GCr15轴承钢，硬度HRC 58-62

表面处理：超精研磨，表面粗糙度Ra≤0.2μm

热处理工艺：真空淬火+深冷处理，保证尺寸稳定性

性能参数

精度等级

等级 高度公差(μm) 宽度公差(μm) 运行平行度(μm/300mm)

P0 ±10 ±15 ≤5

P1 ±5 ±8 ≤3

P2 ±3 ±5 ≤2

负载能力

基本额定静载荷：15-200kN

基本额定动载荷：8-120kN

允许力矩载荷：Mx=50-800Nm, My=40-600Nm, Mz=35-500Nm

使用寿命

在额定载荷下：

额定寿命(L10)：≥5000km

中值寿命(L50)：≥20000km

润滑周期：每运行1000km或6个月

应用领域

1. 精密制造设备

半导体封装设备：固晶机、焊线机

精密测量仪器：三坐标测量机、光学检测设备

电子元件制造：SMT设备、晶圆处理设备

2. 高端装备制造

医疗设备：CT扫描仪、MRI设备

光学仪器：光刻机、精密光学平台

工业机器人：关节模组、精密定位平台

安装与维护

安装要求

安装基准面平面度：≤0.01mm/m

安装螺栓扭矩：根据规格采用12-80N·m

配合公差推荐：H6/g5或H7/f6

润滑系统

推荐润滑脂：锂基润滑脂ISO VG 10-32

初始润滑量：轨道容积的30-40%

再润滑周期：每运行100小时或200km

质量控制

制造标准：符合ISO 3408-3标准

检测设备：三坐标测量机、激光干涉仪

质量认证：通过ISO 9001:2015质量管理体系认证

总结

华旭智造NV系列交叉滚子导轨通过创新的结构设计和先进的制造工艺，实现了高精度、高刚性和长寿命的完美结合。其优异的技术性能使其特别适用于对运动精度和可靠性要求极高的工业应用场景，为现代精密制造设备提供了可靠的直线运动解决方案。
