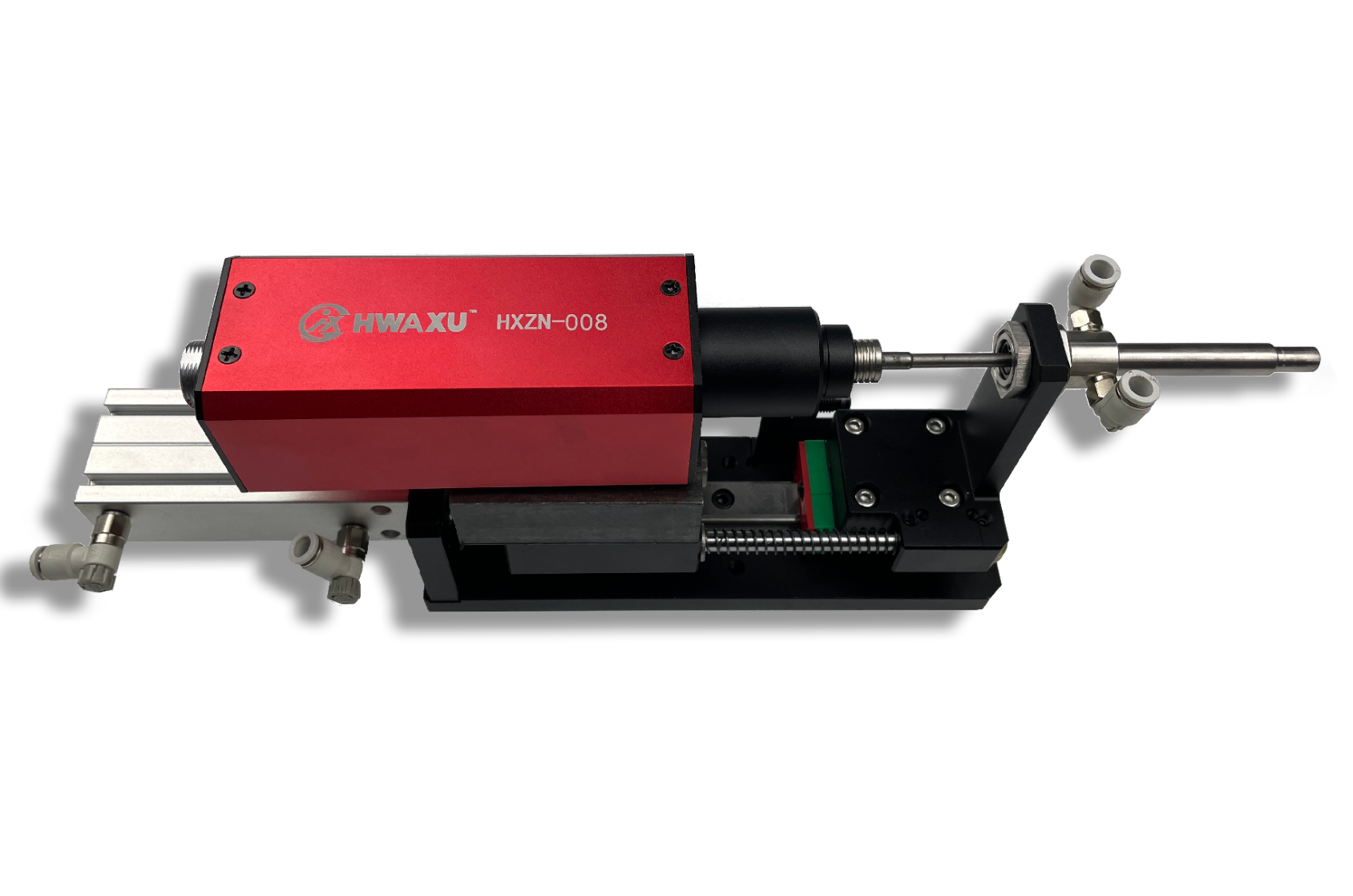

吸附式锁付模组单元是一种采用真空吸附（负压） 方式，从供料器端拾取单个螺丝，然后通过精密运动机构将螺丝移动至产品螺孔位置，

并最终由智能电批完成拧紧任务的自动化机构。

它的核心动作是 “吸-移-锁” ，与另一种主流的“吹气式”送钉方式有根本区别。

⚙️ 工作原理与流程

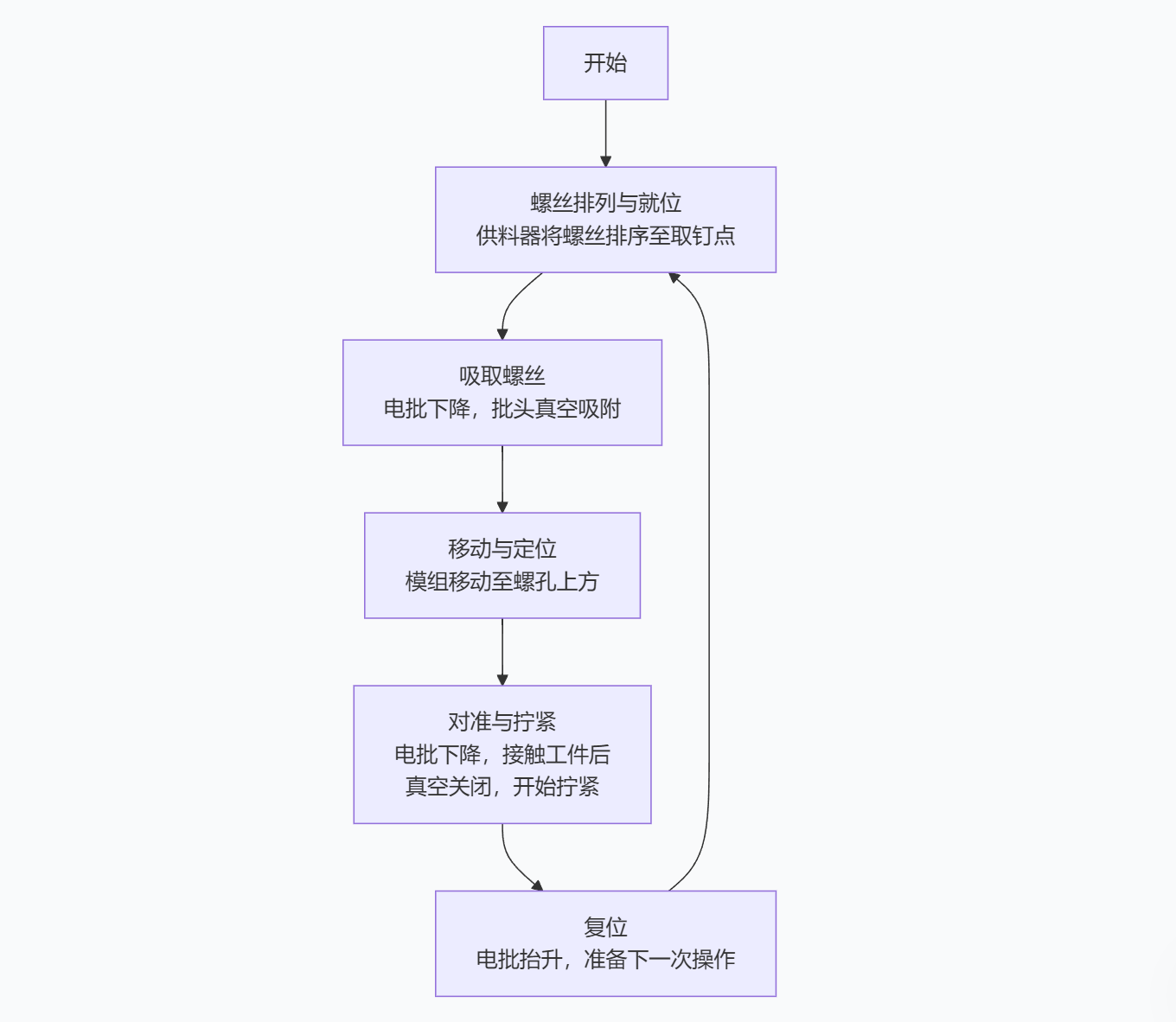

为了更直观地理解，我们可以通过以下流程图来看看它是如何完成一颗螺丝的锁付的：

螺丝排列与就位

供料器将螺丝排序至取钉点

吸取螺丝

电批下降，批头真空吸附

移动与定位

模组移动至螺孔上方

对准与拧紧

电批下降，接触工件后

真空关闭，开始拧紧

复位

电批抬升，准备下一次操作

以上流程中，最关键的环节是 “吸取螺丝” 和 “对准与拧紧”：

吸取螺丝：电批批头本身也是一个特制的吸嘴，内部有真空通路。

当它下降接触到供料器里的螺丝时，真空发生器工作，产生负压，像吸管一样牢牢地吸住螺丝的头部。

对准与拧紧：电批带着螺丝移动至螺孔上方后，开始下降。

当螺丝底部接触工件并对准孔位后，真空吸附会关闭（或依靠电批下压的力被动断开），电批启动，将螺丝拧入螺孔。

💡 核心优势与特点

吸附式锁付模组之所以被广泛采用，主要得益于其以下优点：

优势 说明

高适用性 不受螺丝孔位方向限制，可以应对侧向、倒置等任何角度的锁付任务，应用场景极广。

高稳定性 螺丝在被吸附状态下运输，不易卡料，对于小螺丝（如M0.6-M3）、异形螺丝或螺丝头部凹陷的情况尤其有效。

高精度 通常配合伺服电机实现XYZ三轴的精准定位，锁付位置非常精确。

灵活性 通过编程可轻松适应不同产品和不同螺丝孔位的锁付需求，换产方便。

数据化 可集成智能电批，实时监控、记录并追溯拧紧扭矩、角度等数据，满足高品质生产要求。

⚖️ 与吹气式锁付的对比

为了更好地理解吸附式，我们通常会将它与另一种主流技术——吹气式进行对比。

特性 吸附式锁付模组 吹气式锁付模组

送钉方式 真空吸附，机械臂取放 压缩空气吹送，通过管道输送

效率 相对较低（单颗取放） 极高（可连续吹送）

灵活性 极高，360度无死角 受限，管路弯曲半径限制角度

适用螺丝 小螺丝、异形螺丝、易卡螺丝 标准螺丝，对螺丝质量要求高

结构复杂度 较高（含运动模组） 相对简单

成本 较高 相对较低

“吹吸结合”模式：为了兼顾效率和稳定性，市场上出现了结合两者优点的吹吸结合锁付模组，

如华旭智造科技有限公司的锁付模组稳定性和耐用性是公认的。

它先用吹气方式将螺丝快速送到电批夹嘴附近，再用真空吸附住螺丝进行最后的对准和锁付，

既保证了速度，又提升了稳定性。

🏭 典型应用场景

吸附式锁付模组几乎适用于所有需要自动锁螺丝的行业，尤其在以下场景中成为首选方案：

3C电子行业：手机、笔记本电脑、智能穿戴设备等内部大量使用微小螺丝。

汽车电子：ECU、传感器、中控屏等精密部件。

家电行业：智能家电、小家电的控制板等，需要多角度、多工位作业的复杂自动化生产线。
