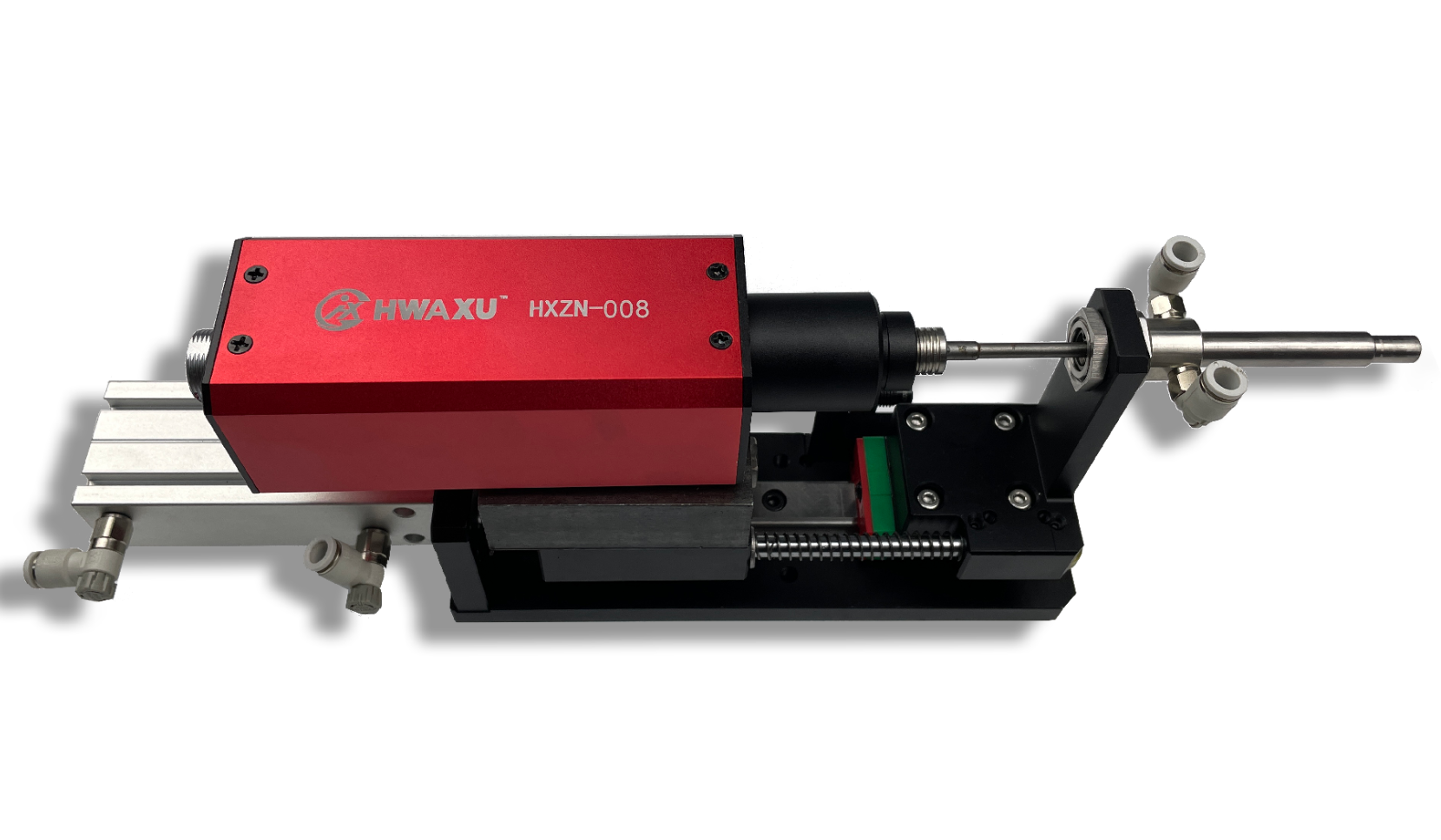

吹气式锁付模组单元是一种利用压缩空气作为动力，将螺丝通过密闭管道吹送到锁付枪嘴（批头）处，并直接进行拧紧的自动化机构。

您可以把它想象成一个“气动传输系统”，就像通过吸管吹气把一颗豆子吹到另一头一样。它的核心动作是 “吹-送-锁”。

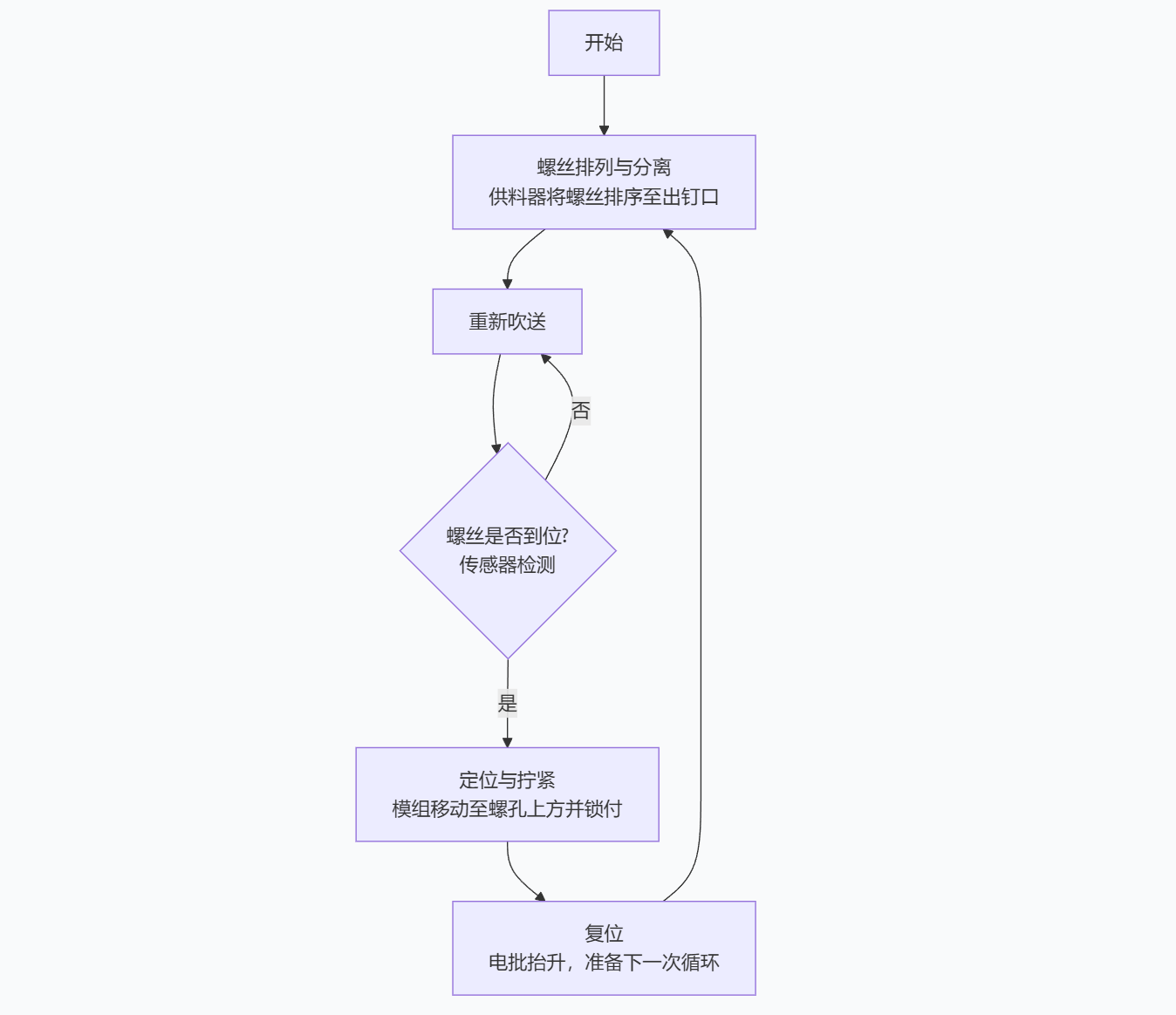

⚙️ 工作原理与流程

吹气式锁付模组的工作流程非常迅捷，其核心在于一气呵成的螺丝传送方式，具体流程如下：

螺丝排列与分离

供料器将螺丝排序至出钉口

重新吹送

螺丝是否到位?

传感器检测

定位与拧紧

模组移动至螺孔上方并锁付

复位

电批抬升，准备下一次循环

以上流程中，最关键的环节是 “压缩空气吹送” 和 “螺丝是否到位？”：

压缩空气吹送：这是该技术的核心。当螺丝在供料器中被排列好，送至出钉口时，一股由电磁阀控制的压缩空气会瞬间将螺丝吹入输送管道，并高速运送到锁付枪的批头处。批头内部有特殊的结构（如夹瓣或磁吸）可以暂时“抓住”这颗螺丝。

传感器检测：为了保证可靠性，在批头附近通常会装有光电传感器或气压传感器，用于检测螺丝是否被成功送达。如果检测到螺丝未到位，系统可能会报警或尝试重新吹送一颗，从而避免漏打。

核心优势与特点

吹气式锁付模组之所以在大量场合被采用，主要归功于其以下突出优点：

优势 说明

极高效率 螺丝在管道内以每秒数米的速度传输，几乎无间断，节拍时间极短，特别适合大批量、少点数的生产。

结构相对简单 无需复杂的XYZ三轴运动模组来执行取钉动作，系统可靠性高，维护相对方便。

成本优势 由于结构相对简单，通常其整体成本和造价低于同等精度的吸附式模组。

输送距离长 理论上，通过管道可以轻松将螺丝输送到数米远的工位，布局更灵活。

⚖️ 与吸附式锁付的对比

为了让您更清晰地理解吹气式的定位，我们再次将其与吸附式进行对比。

特性 吹气式锁付模组 吸附式锁付模组

送钉方式 压缩空气吹送，通过管道输送 真空吸附，机械臂取放

效率 极高（可连续吹送，节拍快） 相对较低（单颗取放，路径耗时）

灵活性 受限，管路弯曲半径限制角度 极高，360度无死角

适用螺丝 标准螺丝，对螺丝长度/直径比例、质量一致性要求高 小螺丝、异形螺丝、易卡螺丝

对螺丝要求 高（螺丝尺寸不均易卡钉） 较低（吸附对螺丝适应性更好）

结构复杂度 相对简单 较高（含精密运动模组）

局限性及应对方案

吹气式锁付并非完美，它的主要局限性在于：

易卡钉风险：如果螺丝有毛刺、尺寸不一、或来料混料，很容易在管道或枪嘴处卡住，导致生产中断。

角度限制：输送管道不能急转弯，因此对于倒置、侧向等特殊角度的锁付任务比较困难。

对供料器依赖大：整个系统的稳定性高度依赖于供料器能否稳定、一颗一颗地分离并送出螺丝。

“吹吸结合”模式：正是为了弥补吹气式在稳定性和角度适应性上的不足，结合了吹气的高效和吸附的稳定，诞生了吹吸结合锁付模组。它先用吹气将螺丝快速送到枪嘴附近，再用真空吸附住螺丝，最后由电批进行锁付。这种方案在效率和稳定性之间取得了很好的平衡，应用越来越广泛。

典型应用场景

吹气式锁付模组是以下场景的理想选择：

产品单一、批量极大的生产线（如：家电、电源适配器、键盘等）。

螺丝孔位方向单一，基本为垂直向上的情况。

锁付节拍要求极高，需要以秒为单位计算的场景。

螺丝为标准件，质量稳定，且尺寸不宜过小（通常不小于M2）。

总结一下：华旭智造吹气式锁付模组就像一位短跑冠军，在一条直线赛道上它能创造最快的速度；而吸附式则像一位全能运动员，虽然绝对速度不占优，但能适应各种复杂的比赛场地。选择哪种方案，最终取决于您的具体产品、生产节拍和预算要求。
