在智能制造的生产现场，拧紧设备不再是孤立的执行单元，而是整个数字化生产网络中的关键节点。华旭智造智能电批凭借完善的通信接口和灵活的数据上传能力，为企业实现与MES系统的无缝对接提供了完整的技术方案。本文从硬件接口、通信协议、数据上传方式到实际应用价值，全面介绍华旭智造智能电批如何对接MES系统。

一、对接MES的硬件基础

华旭智造智能电批在硬件层面为MES对接做好了充分准备。电批标配RS232和RS485通信接口，支持Modbus RTU通信协议。RS232接口可用于与上位机或本地终端进行点对点通信，适用于单机数据查看和参数配置；RS485接口则支持总线式组网，可同时连接多台电批设备，实现产线级的数据汇总与集中管理。

对于需要接入工厂局域网或互联网的场景，华旭智造支持非标定制TCP/IP网口。通过网口扩展，智能电批可以直接接入工厂的以太网络，与MES系统进行更高速、更灵活的数据交互。电批与控制器之间采用通讯连接，自动识别匹配，无需一对一绑定使用，即插即用。

二、多协议通信：灵活对接MES

华旭智造智能电批支持多种通信协议，以适应不同工厂MES系统的接口要求。在串口通信层面，电批支持RS232/485 Modbus RTU协议，这是工业自动化领域最常用的通信标准之一，绝大多数MES系统和PLC都支持该协议，可实现即插即用的快速对接。

在网络通信层面，华旭智造支持Modbus-TCP和HTTP协议。Modbus-TCP基于以太网，适合需要高速、大批量数据传输的场景；HTTP协议则支持基于Web API的数据上传方式，便于与云端MES或轻量级生产管理系统对接。多协议的支持意味着无论企业MES系统采用何种技术架构，华旭智造智能电批都能找到合适的对接方式。

三、数据上传方式：从现场到云端

华旭智造智能电批支持将锁付结果数据上传至MES系统，实现生产数据的全流程闭环管理。具体而言，数据上传主要通过以下方式实现：

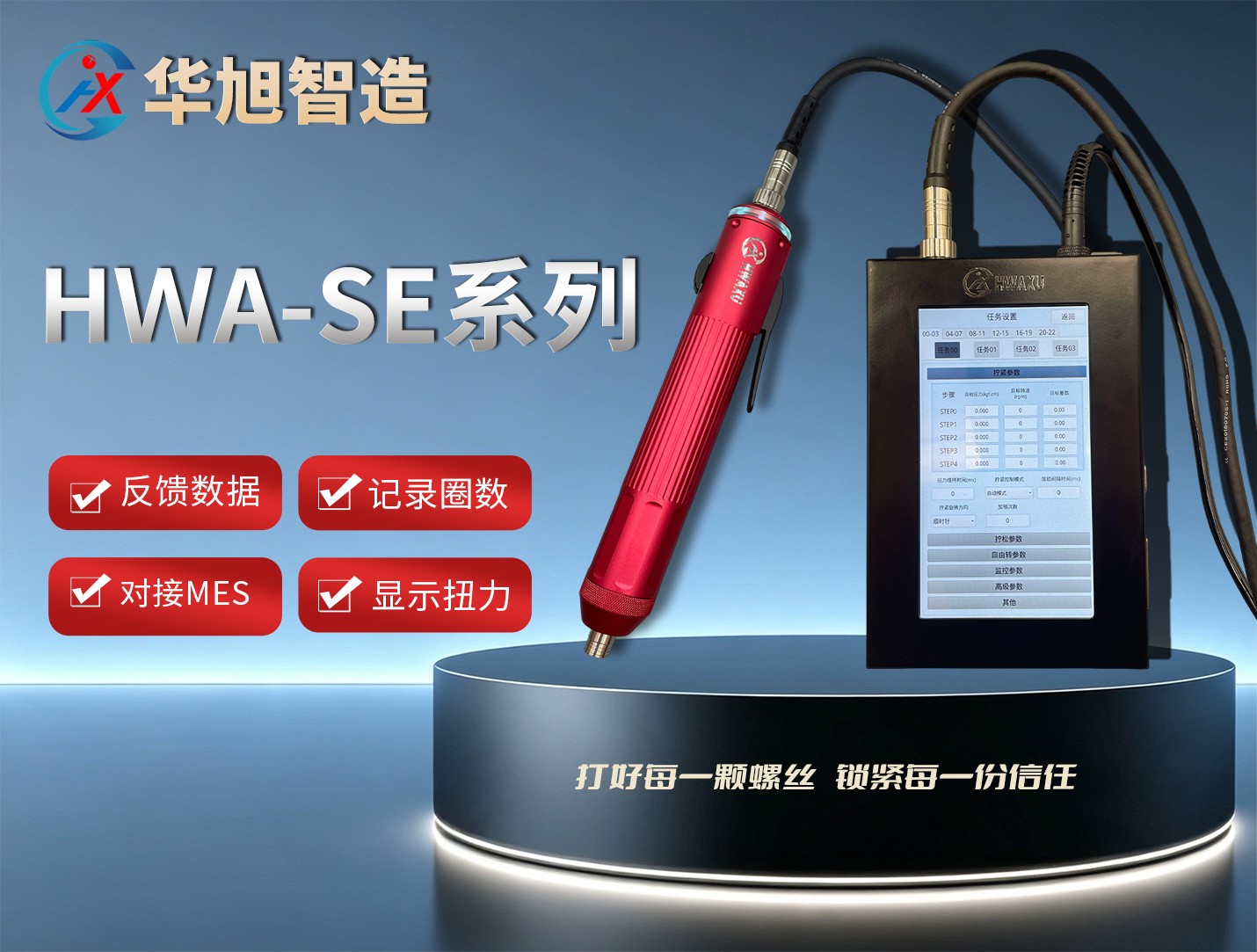

控制器直传：智能电批的7英寸工业级控制器本身具备数据存储和通信能力。锁付完成后，控制器可将拧紧结果（包括扭力值、圈数、角度、拧紧状态等）通过RS485总线汇总，并按照预设的通信协议直接上传至MES系统。超百万数据存储空间确保每一颗螺丝的锁付过程都被完整记录——扭矩曲线、拧紧圈数、角度变化等关键数据全部生成可追溯、可导出的数字化档案。

上位机中转：对于需要进一步处理或格式转换的场景，可通过上位机软件接收电批数据，再统一上传至MES系统。上位机支持生成CPK（过程能力指数）分析报告，用于评估装配稳定性。

扫码联动触发：华旭智造智能电批支持通过IO输入端口连接扫码枪。操作人员扫描产品二维码或条形码后，电批自动调用对应程序。同时，扫码信息可与拧紧数据绑定，确保每一颗螺丝的锁付数据都能精确关联到具体产品批次和工单，实现精准追溯。

四、数据内容：MES系统需要什么

华旭智造智能电批上传至MES系统的数据内容完整而丰富，主要包括：

拧紧结果数据：每次锁付的最终扭力值、拧紧圈数、拧紧角度、拧紧时间等核心参数，以及拧紧状态（OK/NG）。

扭矩曲线数据：锁付全过程的扭矩-角度曲线。这条曲线记录了从入牙到拧紧结束的完整力矩变化轨迹，是质量分析和工艺优化的核心依据。

异常报警数据：浮高、滑牙、漏打、打歪等不良情况的自动报警信号。系统实时监测扭矩曲线梯度，当梯度出现异常波动时，自动触发报警并记录异常数据。

这些数据通过RS485总线汇总后，支持上位机软件生成CPK分析报告，用于评估装配稳定性。连接电脑后可提供扭矩曲线图，用于进一步分析和评估拧紧过程的稳定性和准确性。

五、对接MES的实际应用价值

华旭智造智能电批对接MES系统后，为企业带来的价值体现在多个层面。

质量追溯从抽检升级为全检：传统电批仅输出OK/NG开关信号，锁付结果无法实时对接工厂管理系统，导致批次追溯困难。而华旭智造智能电批将每一次拧紧都转化为可追溯的数字化档案，每一颗螺丝都拥有属于自己的数字身份证。当出现质量问题时，可以精确定位到具体是哪一颗螺丝、在哪一个工位、由哪一把电批完成。

生产过程可视化：通过MES系统实时采集各工位的拧紧数据，管理者可以随时掌握产线的装配质量状况，及时发现异常并干预。

工艺持续优化：积累的海量拧紧数据为工艺优化提供了数据基础。企业可以根据这些数据优化生产流程，提高生产效率和产品质量。

华旭智造智能电批通过RS232/485串口、可定制TCP/IP网口等丰富的硬件接口，配合Modbus RTU、Modbus-TCP、HTTP等多协议支持，为MES系统对接提供了灵活而完整的技术方案。从控制器直传、上位机中转到扫码联动触发，多种数据上传方式满足了不同规模、不同场景的生产管理需求。在工业5.0的时代背景下，华旭智造让智能电批不再是孤立的拧紧工具，而是成为智能制造数据网络中的核心节点。

需要更多技术支持请联系我们的售后服务！
