一、产品概述

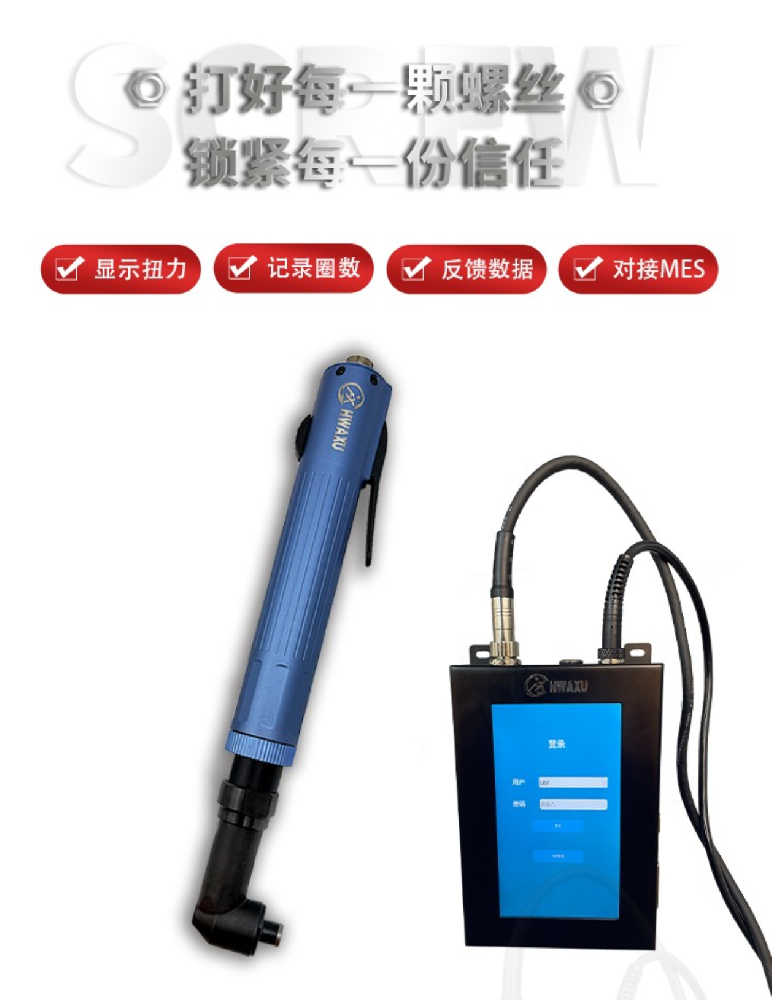

华旭智造手持智能电批弯头系列（HWA-W系列）是专为狭窄空间、侧面拧紧、深孔锁付等特殊装配场景设计的高精度手持式智能拧紧工具。该系列产品采用高端进口伺服电机，产品寿命长、免维护。在延续华旭智造独创的传感器式智能电批技术基础上，采用90度弯头枪型结构设计，符合人体工程学，有效降低操作人员疲劳度，同时解决了传统直柄电批在受限空间中无法作业的难题。

HWA-W系列采用内置应变片传感器技术，在扭力输出轴嵌入应变片，实时、直接测量每一毫秒的力矩变化，彻底摒弃传统电流监测方案通过监测电机电流间接推算扭力的方式。配合7英寸工业级触摸屏控制器，为用户提供了从参数配置、过程监控到数据管理的可视化集中操控体验。

二、核心技术参数

HWA-W系列智能电批以传感器式智能电批技术为核心平台，主要性能指标如下：

传感方式：内置应变片传感器（直接测量）

响应时间：小于1毫秒

扭力控制精度：正负2%至正负5%（旗舰系列可达正负1%）

扭力量程：0.01牛顿米至150牛顿米

拧紧任务：支持16种拧紧任务，每种任务支持5个拧紧步骤，拆卸任务支持2个拆卸步骤

数据存储：百万级信息储存量，锁付曲线直连MES系统

驱动方式：高端进口伺服电机

三、弯头系列结构特点

HWA-W系列最显著的结构特征为90度弯头枪型设计，批头轴线与电批主体轴线呈直角。枪式手柄设计符合人体工程学，握持舒适，适合长时间手持作业。这一设计使其能够深入狭窄的装配空间，特别适用于以下场景：

机箱内部侧面螺丝锁付

深孔底部螺丝拧紧

设备夹缝中的螺丝装配

流水线紧凑工位作业

HWA-W系列在保持高精度扭力控制的同时，通过精巧的传动结构确保了动力传输的稳定性和一致性，扭力输出平稳可靠。

四、触摸屏操作界面

设备配备的7英寸工业级触摸屏是主要的交互中心。主界面分为以下几个区域：

状态监控区：实时显示当前扭力、转速、角度、圈数等关键锁付数据

任务管理区：用于选择、创建或编辑拧紧任务（共支持16种）

参数设置区：用于配置扭力、转速等核心工艺参数

报警与信息区：显示设备运行状态、浮高/滑牙报警提示及操作日志

五、主要功能特点

第一，多段式拧紧编程。支持将锁付过程精细划分为入牙阶段、快速拧入阶段和拧紧阶段等多个步骤。用户可根据工艺要求，为每个阶段独立设置扭力、转速和圈数，保证拧紧拆卸工艺高可控性。

第二，全面的质量监控。具备精确的浮高和滑牙检测功能，能够自动识别漏打、打歪、浮钉等不良情况并及时报警。同时具备精准的入牙检测功能，保证拧紧信号的精准启动。系统可实时监控圈数和角度，确保拧紧过程符合预期要求。

第三，灵活的任务管理。支持多种任务管理编程，可快速手动切换或通过扫码自动切换对应的拧紧程序。

第四，强大的数据追溯能力。每次拧紧的结果数据（含扭力曲线）均可记录、追溯，并支持导出或直接上传至MES制造执行系统。

第五，丰富的通讯接口。支持RS232/485 Modbus RTU通信协议，扩展性强，支持多路IO输入/输出，可非标定制TCP/IP网口，可快速构建智能锁付系统。异常报警信号可反馈给PLC或控制卡作异常处理。

六、操作与使用

第一，开机与自检。接通电源后，触摸屏亮起并显示开机画面，系统自动进行硬件自检。

第二，任务编程。在触摸屏主界面进入任务管理，选择已有任务编号，或新建一个任务并设置各阶段的扭力、转速等参数。

第三，参数验证。完成设置后，建议进行试锁付。通过扭力测试仪验证实际锁付扭力是否与设定值一致，如有偏差可通过控制器进行微调校准。

第四，执行锁付作业。确认参数无误后，握持电批进行锁付操作。作业过程中，触摸屏会实时显示扭力曲线和锁付结果。

第五，数据导出与分析。可通过通讯接口将锁付数据导出至电脑或MES系统，生成扭矩曲线图，用于质量追溯和工艺优化分析。

七、应用场景

HWA-W系列手持智能电批广泛应用于以下领域：

3C电子产品装配（手机、平板、笔记本电脑内部螺丝锁付）

家电制造（空调、洗衣机等设备内部紧凑空间装配）

汽车零部件装配（仪表盘、车灯等狭窄空间螺丝拧紧）

精密仪器组装

光伏组件装配

八、维护与注意事项

第一，定期校准。建议根据使用频率，定期使用扭力测试仪对电批进行扭力校准，确保精度。

第二，弯头保养。弯头传动机构需定期检查，确保转动灵活、无异常阻力。

第三，屏幕清洁。清洁触摸屏时，请先关闭设备电源，使用柔软的干布轻轻擦拭，避免使用有机溶剂。

第四，批头更换。更换批头时请确保设备处于断电状态，批头安装到位后方可通电使用。

第五，手持操作规范。使用电批时需保持手持稳定，不得与其他物体或人员碰撞。

第六，固件升级。关注华旭智造官方发布的固件更新，以获取最新的功能优化。

第七，安全警示。操作前请仔细阅读设备附带的安全手册，确保作业安全。

九、技术支持

如需获取针对HWA-W系列具体型号的详细调试手册或技术支持，请联系华旭智造官方：

 服务热线：13554829950

官方网站：www.hwaxu.com

提示：本说明书为通用版本，具体操作细节可能因产品型号和固件版本略有差异，请以随机附带的官方说明书为准。
